En expertguide för designingenjörer och inköpsspecialister om att optimera skräddarsydda gjutna gummikomponenter, navigera i toleransstandarder och effektivisera internationell produktion.
Designriktlinjer för sprutgjutna gummidelar
Att designa elastomeriska komponenter kräver ett distinkt ingenjörstänkande jämfört med styv termoplastisk formning. Eftersom syntetiskt gummi genomgår betydande tvärbindning under vulkanisering, dikterar flödesdynamik och volymetrisk krympning exakta geometriska begränsningar. Ett primärt felläge i anpassad gummigjutning är inkonsekvent nominell väggtjocklek, vilket skapar ojämna härdningshastigheter, allvarliga inre hålrum och ytsänkningsmärken. Att bibehålla en rekommenderad väggtjocklek på 1,5 mm till 5,0 mm (med absoluta funktionella minimum runt 0,5 mm för miniatyrmembran) säkerställer ett balanserat sammansättningsflöde och termisk jämvikt i hela kaviteten.
Hörnradier och dragvinklar styr direkt verktygets livslängd och delutkastningseffektivitet. Skarpa inre hörn koncentrerar mekanisk belastning och hindrar elastomerflödet; därför måste invändiga kälradier mäta minst 25 % av den intilliggande nominella väggtjockleken (minst 0,5 mm). Medan den inneboende elasticiteten hos gummi med låg durometerstyrka tillåter forcerad urtagning (avskalning) av mindre underskärningar, förblir det kritiskt att applicera en dragvinkel på 1,0 till 2,0 grader per sida för blandningar med hög durometer (över 70 Shore A) eller strukturerade ytor för att förhindra sönderrivning under höghastighetsutkastning.
För tätningsprofiler kräver anpassade packningstvärsnitt strikt överensstämmelse med deformationsgränserna. Under nominell klämbelastning bör elastomeriska tätningar uppleva 15 % till 30 % kompressionspressning. Överdesign av tätningsvolymen i förhållande till glandhåligheten orsakar hydraulisk låsning och för tidigt fel på kompressionssatsen.
| Designparameter | Rekommenderat mål | RMA klass A2 (hög precision) | ISO 3302-1 Klass M2 |
|---|---|---|---|
| Nominell väggtjocklek | 1,5 mm till 5,0 mm | /- 0,10 mm (för dimensioner < 10 mm) | /- 0,16 mm (för dimensioner < 10 mm) |
| Invändig kälradie | >= 25 % av väggtjockleken | /- 0,15 mm (10 till 25 mm) | /- 0,20 mm (10 till 25 mm) |
| Draftvinkel | 1,0 till 2,0 grader per sida | /- 0,20 mm (25 till 50 mm) | /- 0,32 mm (25 till 50 mm) |
| Underskärningsdjup | < 5 % utan mekanisk kärna | /- 0,25 mm (50 till 80 mm) | /- 0,40 mm (50 till 80 mm) |
Tabell 1: Viktiga designparametrar och jämförelse mellan RMA Class A2 Precision och ISO 3302-1 Class M2 formningsstandarder.

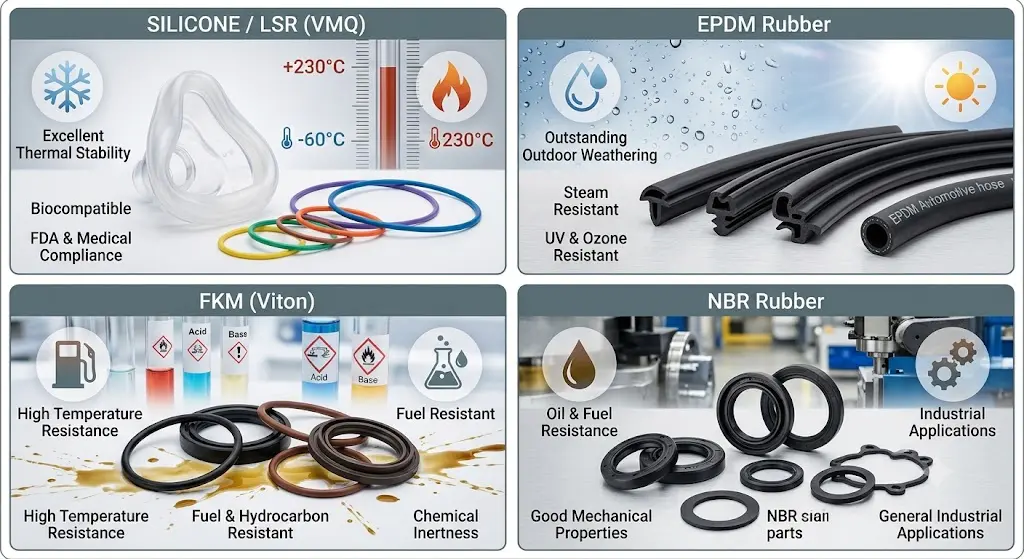

Materialval: Silikon, EPDM och specialelastomerer
Att välja den optimala elastomerblandningen kräver att kemiska polymerstrukturer anpassas till driftsmiljökraven. Tvärbindningstäthet som uppnås under vulkanisering påverkar direkt de fysikaliska egenskaperna, inklusive draghållfasthet, durometerhårdhet (Shore A) och motstånd mot kompressionssättning. Kompressionsuppsättning representerar den permanenta deformation som återstår efter att en kompressionskraft har släppts. Kompressionsinställningsprocenten uttrycks matematiskt som C = [(t0 - t1) / (t0 - tn)] * 100, där t0 är den ursprungliga provets tjocklek, t1 är den slutliga provets tjocklek efter återhämtning och tn är distansstavens höjd.
Silikongummi (VMQ / Liquid Silicone Rubber - LSR) har en oorganisk kisel-syre-ryggrad som uppvisar termisk stabilitet från -60 grader C till 230 grader C. LSR ger extrem biokompatibilitet och låg kompressionsuppsättning, vilket gör det till det främsta valet för medicinska och livsmedelskontaktapplikationer. Etylen Propylen Diene Monomer (EPDM) använder en opolär kolväteryggrad, som erbjuder enastående motståndskraft mot ozon, polära lösningsmedel, ånga och väderpåverkan utomhus till en betydligt lägre råmaterialkostnad än silikon. Fluorokolelastomerer (FKM / Viton) använder kol-fluorbindningar för att leverera överlägsen vätskebeständighet mot aggressiva aromatiska kolväten, syntetiska bränslen och koncentrerade kemikalier upp till 250 grader C.
| Elastomer polymertyp | Hårdhetsområde | Servicetemp (grad C) | Draghållfasthet | Viktig regelefterlevnad |
|---|---|---|---|---|
| Silikon (VMQ / LSR) | 10 till 80 Shore A | -60 till 230 | 5 till 11 MPa | FDA 21 CFR 177.2600, USP klass VI |
| EPDM gummi | 40 till 90 Shore A | -45 till 150 | 8 till 20 MPa | NSF 61 (dricksvatten), återvinningsbara TPV-alternativ |
| Fluorelastomer (FKM) | 50 till 90 Shore A | -20 till 250 | 10 till 18 MPa | UL94 V-0 flamklassificering, OEM-specifikationer för fordon |
| Nitril (NBR) | 30 till 90 Shore A | -30 till 120 | 7 till 18 MPa | Kommersiella normer för exponering för bränsle/olja |
Efterlevnadsmandat på nordamerikanska marknader dikterar stränghet i sammansättningen. Produkter avsedda för upprepad kontakt med livsmedel måste använda ingredienser listade under FDA 21 CFR 177.2600. Sjukvårdskomponenter kräver biologisk reaktivitetstestning av USP klass VI, som verifierar icke-toxicitet under systemiska och intrakutana utvärderingar. Delar för distribution av dricksvatten kräver NSF 61-certifiering för att säkerställa noll giftigt läckage under omgivande och förhöjd exponering för hett vatten.
Formsprutningsprocessen, verktyg och kvalitetssäkring
Gummiformsprutning skiljer sig fundamentalt från termoplastisk bearbetning när det gäller trumvärmehantering. Gummiblandningar plastas inuti en temperaturkontrollerad cylinder vid 70 till 90 grader C för att bibehålla vätskans viskositet utan att utlösa för tidig tvärbindning (anvulkning). Högt insprutningstryck (1000 till 2000 bar) tvingar det homogena förvärmda gummit in i en uppvärmd formhålighet (160 till 200 grader C). Den termiska energin inuti kaviteten initierar snabb vulkanisering, vilket omvandlar den flytande polymeren till en elastisk fast matris före delutkastning.
Jämförelse av processarkitektur: Injektion vs. komprimering vs. överföring
- Formsprutning: Helautomatisk fyllning med sluten hålighet. Snabba cykeltider (30 till 120 sekunder). Idealisk för komplexa geometrier med stora volymer som kräver RMA klass A2-toleranser. Hög initial verktygsinvestering.
- Transfergjutning: Halvautomatisk, mellanprecision. Kolvkrafter uppmätta utför från en kruka till slutna formhåligheter. Lägre verktygskostnad än injektion; lämplig för låga till medelstora volymer och övergjutning av metallinlägg.
- Formpressning: Manuell laddning av förform i öppet hålrum. Längre cykeltider (3 till 10 minuter). Låg verktygsinvestering; bäst lämpad för storformatspackningar, lågvolymkörningar och ultrahöga durometerblandningar.
Kvalitetskontrollprotokollen utnyttjar det standardiserade ASTM D2000 callout-systemet. En typisk materialbeteckning som ASTM D2000 M2BG714 B14 EA14 definierar polymerfamiljen (BG = NBR), durometerhårdhet (70 /- 5 Shore A), minsta draghållfasthet (14 MPa) och specifika testkravsuffix för kompressionsuppsättning (B14) och vätskemotstånd (EA14).
| Formningsdefekt | Rotorsaksanalys | Förebyggande design/processlösning |
|---|---|---|
| Överdriven flash | Otillräcklig klämkraft; slitna skiljelinjer; för högt insprutningstryck | Öka klämmans tonnage; omforma skiljelinjer; tillämpa kryogenisk deflashing efterbehandling |
| Kort skott (Underfill) | För tidig botning (sviddhet); instängd luft; otillräcklig skottvolym | Inkludera mikroventiler (0,02 mm djup); lägre trumtemperatur; optimera löparstorleken |
| Porositet / blåsor | Instängda flyktiga ämnen eller fukt i förening; ofullständig vulkanisering | Implementera vakuumassisterade gjutningssystem; förläng botetid; förtorkat råmaterial |
| Flödesmärken / stickade linjer | Låg smälttemperatur; dålig sammanslagning av flödesfronter över kärnor | Öka insprutningshastigheten; höja formens yttemperatur; flytta grindpositioner |
Kostnadsdrivare, prototypframställning och partnerval
Enhetsekonomin i anpassad gummigjutning beror på amorterade verktygskostnader, råmaterialmassa, cykeltid och efterbearbetningskrav. Den matematiska kostnadsmodellen per del representeras som enhetskostnad = (verktygskostnad / total produktionsvolym) Materialkostnad [(maskins timpris * cykeltid) / antal kaviteter] kostnad efter bearbetning.
Verktygskostnaderna varierar beroende på antal kaviteter, stålkvalitet (t.ex. P20 vs. härdad NAK80/H13) och skensystems design. En prototypform med en hålighet kostar vanligtvis mellan $2 500 och $6 000 med en ledtid på 2 till 3 veckor. Produktionsverktyg av härdat stål med flera kaviteter (8 till 32 kaviteter) varierar från $12 000 till $45 000, vilket kräver 4 till 6 veckor för tillverkning, T1-provtagning och CMM-dimensionsverifiering.
För produktion i små volymer (500 till 5 000 enheter) ger mjuka aluminiumverktyg eller 3D-tryckta forminsatser (med fotopolymerhartser med hög temperatur) en kostnadseffektiv överbryggningslösning. Medan snabb prototypframställning påskyndar valideringen, måste ingenjörer ta hänsyn till mindre materialegenskaper mellan prototyptillsatshartser och slutliga formsprutade produktionsblandningar.
Framework för bedömning av tillverkningspartner
När de utvärderar internationella eller nearshore-tillverkningspartners bör inköpsteam granska leverantörer mot viktiga kvalitets- och tekniska milstolpar:
- Kvalitetssystemcertifieringar: ISO 9001 (General Quality), IATF 16949 (Automotive) eller ISO 13485 (Medical Devices).
- Intern DFM och simulering: Avancerad formflödesanalys för att förutsäga luftfällor, fyllnadsbalans och volymetrisk krympning före skärning av stål.
- Avancerad övergjutningsexpertis: Demonstrerad erfarenhet av multi-shot eller insert overmolding (limning av gummi direkt till metall- eller plastsubstrat med kemiska primers).
- Verktygsägande och garanti: Full äganderätt överförs till köparen vid betalning, kombinerat med livstidsgaranti för verktygsunderhåll under den aktiva produktionslivslängden.
Accelerera ditt anpassade gummigjutningsprojekt
Ladda upp dina CAD-filer idag för att få en omfattande Design for Manufacturability (DFM) granskning, inklusive toleransstack-up-analys, sammansättningsrekommendationer och en omedelbar produktionsoffert.
Begär DFM recension & offertVanliga frågor
Vilka är de viktigaste designreglerna för anpassade gummiformsprutade delar?
Bibehåll en jämn väggtjocklek mellan 1,5 mm och 5,0 mm, specificera invändiga kälradier lika med minst 25 % av väggtjockleken, applicera 1,0 till 2,0 graders dragvinklar per sida och designa delar för att passa in i standard RMA klass A2 precisionstoleranser.
Hur väljer jag mellan silikon och EPDM för mitt gummigjutningsprojekt?
Välj Silikon (VMQ/LSR) för extrema temperaturer (-60 till 230 grader C), biologisk kompatibilitet, FDA/USP-överensstämmelse eller krav på låg kompressionsuppsättning. Välj EPDM för kostnadseffektiva utomhusapplikationer som kräver hög motståndskraft mot ozon, väder, ånga och polära vätskor.
Vad är den typiska kostnaden per del för gummiformsprutning, och vilka faktorer påverkar den?
Enhetskostnaden beror på materialval, delvolym, härdningstid, antal kaviteter och avflashningsmetod. Verktyg med hög kavitation minskar dramatiskt arbets- och maskintidskostnader per del över stora produktionsvolymer.
Hur lång tid tar det att bygga formsprutningsverktyg för gummidelar?
Prototyp eller mjukt verktyg kräver vanligtvis 2 till 3 veckor. Produktionsformar av stål med flera kaviteter kräver i allmänhet 4 till 6 veckor, inklusive verktygsdesign, CNC-bearbetning, EDM-bearbetning och initial T1-provvalidering.
Vilka är vanliga defekter i gummiformsprutning och hur kan jag förhindra dem?
Vanliga defekter inkluderar blixt (minskad av exakta skiljelinjer och kryogen avblixt), korta skott (förhindras av vakuumventilering och anbränningshantering) och inre porositet (kontrollerad via vakuumassisterad formning och optimerade härdningscykler).
Vilka krav från FDA eller medicinsk kvalitet gäller för gummidelar i USA?
Delar som kommer i kontakt med livsmedel kräver överensstämmelse med FDA 21 CFR 177.2600. Komponenter av medicinsk kvalitet kräver biologisk utvärderingstestning av USP klass VI, medan komponenter för dricksvatten kräver NSF 61-certifiering.
Hur jämför formsprutning med formpressning eller överföringsgjutning för gummikomponenter?
Formsprutning ger överlägsen dimensionell precision, automatiserad konsistens och snabba cykeltider för stora volymer. Transfergjutning är kostnadseffektiv för medelstora volymer och insatslimning, medan formpressning erbjuder de lägsta initiala verktygskostnaderna för delar i låg volym eller storformat.
