Övergjutning av mjuka elastomerer som termoplastiska elastomerer (TPE) eller termoplastiska polyuretaner (TPU) över styv plast, metall eller kretskort (PCB) förbättrar ergonomiskt grepp, dämpar vibrationer och skapar ett vätsketätt skydd mot inträngning. Produktfel – såsom gränsdelaminering, sjunkmärken, förlängda kylcykler eller överdriven delskevning – leder dock ofta tillbaka till felaktig väggtjockleksdesign.
Generiska designriktlinjer föreslår ofta att en enhetlig väggtjocklek på 2,0 mm bibehålls. I praktiken är optimal hudtjocklek starkt beroende av specifika substratmaterial, strukturella förstärkningsbehov, flödeslängdförhållochen och vidhäftningskrav. Denna tekniska guide beskriver exakta tjockleksmatriser, processöverväganden, strukturella DFM-regler och valideringsprotokoll för övergjutningstillämpningar.
1. Rekommenderad övermögeltjocklek (hud) efter material och underlag

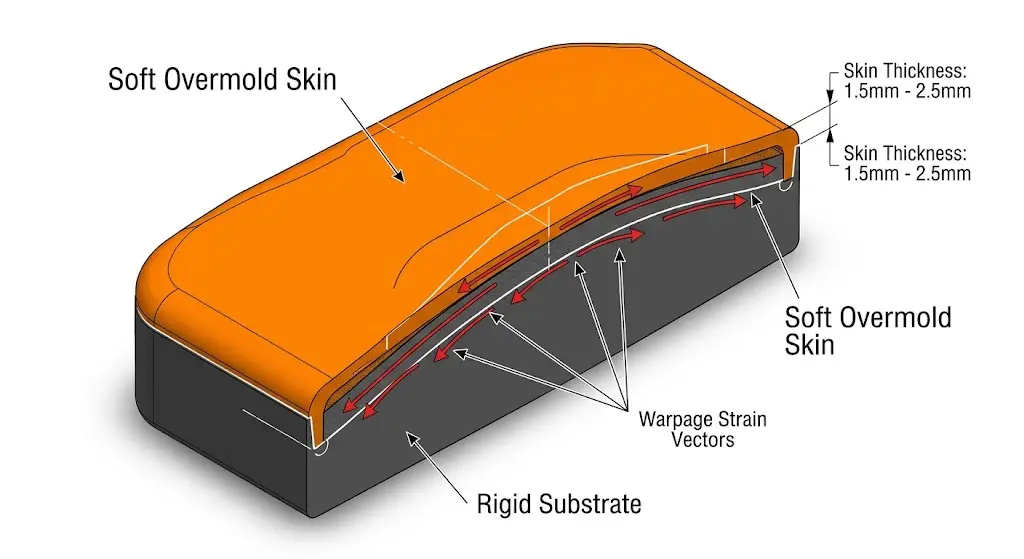

Att bestämma överformens tjocklek kräver balansering av funktionell taktil återkoppling mot termisk stress, volymetrisk krympning och cykeltidspåföljder. Elastomerer har högre koefficienter för linjär termisk expansion (CLTE) än stela substrat; överdrivet tjocka övermögla skal utövar hög sammandragningsspänning under kylning, vilket leder till att substratet skenar eller att limet klipps av.
Matrisen nedan ger exakta tjockleksgränser över kärntillverkningssubstrat:
| Substratmaterial | Minsta hudtjocklek | Rekommenderad nominell tjocklek | Maximal förstärkt tjocklek | Primära applikationer och anteckningar |
|---|---|---|---|---|
| Tekniska plaster (ABS, PC, PC/ABS) | 0,75 mm | 1,50 - 2,50 mm | 3,50 mm | Konsumentelektronik, handtag för elverktyg. Utmärkt kemisk bindningspotential via ytmolekylär diffusion. |
| Högtemperaturpolyamider (PA6, PA66, PBT) | 1,00 mm | 1,50 - 2,20 mm | 3,00 mm | Motorhus för fordon, industriella sensorer. Kräver förhöjda verktygstemperaturer för att uppnå full kemisk vidhäftning. |
| Halvkristallin plast (POM, PP) | 1,20 mm | 1,80 - 2,50 mm | 3,00 mm | Låg ytenergi gör kemisk bindning svår; förlitar sig mycket på mekaniska förreglingsfunktioner. |
| Metaller (gjuten aluminium, zink, stål) | 1,00 mm | 2,00 - 3,00 mm | 4,00 mm | Kirurgiska instrument, tunga utrustningsgrepp. Hög värmeledningsförmåga kyler snabbt smälta; kräver förvärmning. |
| Inkapslade PCB och elektronik | 1,00 mm | 1,50 - 2,00 mm | 2,50 mm | Lågtrycksgjutning eller ömtålig övergjutning. Tjockleken måste buffra ömtåliga komponenter mot klämtryck. |
Designanmärkning: Mjuka grepp kräver vanligtvis en nominell tjocklek på 1,5 till 2,5 mm för att uppnå adekvat taktil dämpning. Tjocklekar under 1,0 mm känns styva, medan sektioner som överstiger 3,5 mm drastiskt förlänger nedkylningstiden och inför inre tomrum.
2. Minsta injicerbara hudtjocklek och tunnväggstekniker
Att uppnå tillförlitlig tunnväggig övergjutning (under 1,0 mm) utan blixt, korta skott eller yttvekmärken beror på kontroll av flödeslängdförhållanden (L/T) och smältviskositet.
När förhållandet mellan flödeslängd och väggtjocklek (L/T) överstiger 100:1 fryser standard TPE-formuleringar för tidigt. Högflödes-TPE/TPU-formuleringar med ett högt smältflödesindex (MFI > 25 g/10 min vid 190°C/2,16 kg) möjliggör minsta väggtjocklek ner till 0,50 mm - 0,75 mm över korta flödesvägar (< 50 mm).
Viktiga process- och verktygsriktlinjer för övergjutning av tunnvägg:
- Förhöjda verktygstemperaturer: Öka temperaturen på substratformhåligheten med 15°C till 25°C för att förhindra tidig frysning under injektionsfasen.
- Sekventiella ventilportar eller varma löpare: Släpp hot tip grindar direkt på tjockare sektioner av överformningszonen för att minimera tryckfall.
- Höga injektionshastigheter: Fyll tunna hålrum snabbt innan hudlagret stelnar, använd exakta flerstegspackningsprofiler för att förhindra blixt.
- Ventilationsdjupkontroll: Precisionsmikroventilering (0,010 mm till 0,015 mm djup) är kritisk nära tunna kanter för att undvika instängda luftbrännskador utan att orsaka hartslag.
3. Designregler för enhetliga väggar, ribbor, bossar och övergångar
Ojämn övergjutningstjocklek orsakar differentiell krympning, vilket skapar lokala spänningskoncentrationer och kantlyft. Att hålla sig till strikta geometriska proportioner bibehåller strukturell integritet och sömlösa hud-till-substrat-övergångar.
Geometriska DFM-förhållanden:
- Hud-till-kärna väggförhållande: Överformens tjocklek bör helst matcha 60 % till 80 % av det underliggande substratets väggtjocklek för att förhindra termisk distorsion av substratet under införande av kulor.
- Inre revbenstjocklek: Revben inbäddade under eller inuti överformens hud får inte överstiga 50 % av huvudöverformens nominella väggtjocklek. (t.ex. substrat revbenstjocklek = 0,50 * tjocklek på övermögelhud).
- Inre radier (R): Undvik skarpa inre hörn. Ange en minsta radie på R = 0,5 mm eller 0,5 till 0,75 gånger väggtjockleken vid alla skärningspunkter för att minimera spänningskoncentrationsfaktorer.
- Avstängningssteg och förreglande spår: Avsluta aldrig en övermöglad hud på en jämn yta. Designa ett omkretsavstängningssteg med ett djup som är lika med hela skalets tjocklek, kombinerat med ett 0,5 mm x 0,5 mm mekaniskt förreglingsspår för att förhindra flagning längs utsatta kanter.
4. Substratförberedelse, primers och testning av bindningsstyrka
En hållbar övergjuten del kräver hög vidhäftningsstyrka för gränsytan. Vidhäftningsmekanismer delas in i två primära kategorier: Kemisk diffusionsbindning and Mekanisk förregling .
Ytförbehandlingsmetoder:
- Atmosfärisk plasma / flambehandling: Höjer ytenergin för opolära polymerer (t.ex. polypropen) över 44 dyn/cm för att maximera vätning.
- Kemiska primers/silankopplingsmedel: Appliceras på metallegeringar eller keramiska substrat före formning för att bilda kovalenta bindningar med inkommande elastomerhartser.
- Blästring av slipmedel: Skapar mikrogrovhet på metaller (Ra 2,5 - 6,3 µm), vilket avsevärt förbättrar den mekaniska nycklingen.
Standard vidhäftningsvalideringstester:
Bindningsintegriteten utvärderas med hjälp av standardiserade testprotokoll:
- 90-graders skalningstest (ASTM D903 / ISO 813): Kvantifierar kraften som krävs för att dra av överformningsremsan från underlaget. Acceptabla industriella värden sträcker sig från 3,5 till 8,0 N/mm beroende på durometer.
- Varvskjuvningstestning (ASTM D1002): Utvärderar skjuvhållfasthet under dragbelastning.
Mål för felläge: Kvalitetskontrollprotokoll kräver Sammanhållningsmisslyckande (där elastomermaterialet går sönder internt) snarare än Vidhäftningsfel (där huden skalar av rent vid gränssnittet).
5. Verktyg, ventilation, mögelflödessimulering och kostnadsavvägningar
Hudens tjocklek påverkar direkt tillverkningskostnaden, cykeltiden och skrothastigheten. Eftersom plastkylningstiden skalar exponentiellt med väggtjockleken (avkylningstiden är proportionell mot väggtjockleken i kvadrat), medför det en betydande cykeltidsstraff att lägga till tjocklek.
Krymptillstånd och CAE-simulering:
Övergjutna material uppvisar en volymetrisk krympning som sträcker sig från 1,2 % till 2,5 %, betydligt högre än styva konstruerade termoplaster (0,4 % - 0,7 %). Verktygskonstruktörer måste beräkna differentiell krympning i Moldflow (CAE) analysprogramvara för att säkerställa nätformens noggrannhet.
Viktiga CAE-analyser att utvärdera:
- Volumetrisk krympning vid frysning: Säkerställer enhetlig packning över tjockleksövergångar.
- Volumetrisk avböjning/skevning: Identifierar om asymmetrisk kylning på ena sidan av ett metall- eller PCB-substrat kommer att inducera böjkrafter.
- Gränssnittsskjuvspänning: Utvärderar om insprutningsflödestrycken kommer att förskjuta eller skada känsliga substrategenskaper eller förplacerade insatser.
Få din recension och offert för Overmolding DFM
Att optimera överformens tjocklek kräver balansering av väggens enhetlighet, verktygsdesign, materialkompatibilitet och taktila krav. Vårt ingenjörsteam tillhandahåller omfattande DFM-utvärderingar (Design for Manufacturability), Moldflow termiska/skevningssimuleringar och snabba prototyptjänster.
- Handläggningstid: DFM-feedback inom 24 timmar; prototypverktyg inom 5 till 7 arbetsdagar.
- Överensstämmelsestandarder: ISO 13485, USP Klass VI elastomerer av medicinsk kvalitet, RoHS/REACH-kompatibla materialalternativ.
Skicka in dina 3D CAD-filer (STEP/IGES) tillsammans med substratspecifikationer för att få en detaljerad bedömning av tjocklek och tillverkningsbarhet från våra formsprutningsspecialister.
Vanliga frågor (FAQ)
1. Vilka överformningstjocklekar rekommenderas för vanliga substrat som ABS, PC, aluminium och PCB?
Rekommenderade nominella tjocklekar är 1,5 till 2,5 mm för tekniska plaster som ABS och PC, 2,0 till 3,0 mm för metaller som aluminium och 1,5 till 2,0 mm för inkapslade PCB för att säkerställa korrekt skydd utan att utsätta känslig elektronik för överdriven termisk belastning.
2. Vilken är den minsta praktiska övergjutningstjocklek som kan uppnås med TPE, och vilka processförändringar möjliggör det?
Minsta praktiska tjocklek är 0,50 till 0,75 mm med högflödes-TPE/TPU-formuleringar. För att uppnå detta krävs förhöjda formrumstemperaturer, höga insprutningshastigheter, sekventiell ventilport och precisionsmikroventilering för att förhindra för tidig frysning.
3. Hur designar jag för jämn väggtjocklek och undviker sjunkmärken eller delaminering?
Håll överformens tjocklek mellan 60 % och 80 % av den underliggande substratväggen, designa invändiga ribbor på högst 50 % av huvudformens vägg, inkludera generösa övergångsradier (minst 0,5 mm) och införliva omkretsavstängningssteg med mekaniska låsspår.
4. Hur ska jag förbereda ett underlag för att maximera bindningsstyrkan för övergjutning?
Substrat kan framställas med hjälp av atmosfärisk plasma eller flambehandling för att öka ytenergin, applicering av silankopplingsprimers för metaller eller mediablästring för att skapa mekanisk ytjämnhet. Sikta på kohesivt misslyckande under ASTM D903 peel testning.
5. Hur påverkar överformens tjocklek kyltiden och den totala kostnaden för delar?
Kylningstiden ökar exponentiellt med kvadraten på väggtjockleken. Att öka skaltjockleken från 1,5 mm till 3,0 mm kan mer än fördubbla den erforderliga kylcykeltiden, vilket avsevärt ökar tillverkningskostnaderna per enhet.
6. Vad orsakar övermögelflossning längs skarpa kanter, och hur förhindrar geometrin det?
Avskalning uppstår när skjuvkrafter verkar på exponerade spolkanter med svag mekanisk förankring. Genom att designa ett definierat avstängningssteg längs avskiljningslinjen i kombination med ett underskuret eller mekaniskt kvarhållningsspår förankras kanten och förhindrar flagning under mekanisk nötning.
